Harap baca manual ini sebelum melakukan prosedur instalasi atau servis. Setelah Instalasi, berikan manual ini kepada pemakai peralatan ini.

Perlu juga diketahui bahwa tidak semua jenis kerusakan ban dapat diperbaiki, karena adanya kerusakan maksimum ban yang tidak dapat ditambal/reparasi guna menjaga keselamatan pemakaian ban.

PERHATIAN
Bahaya atau praktik yang tidak aman dapat mengakibatkan cedera ringan.

PERINGATAN
Untuk menghindari resiko sengatan listrik, cedera diri, atau kematian, putuskan sambungan listrik sebelum servis peralatan ini.

Berikut adalah daftar isi dari Instruksi Manual ini, mohon baca dengan seksama, dan tanyakan kepada atasan jika ada yang tidak dimengerti.

Daftar Isi
1.0 Pengenalan
- Mengenai Manual
- Sekilas Digital Inflation
- Spesifikasi Umum

2.0 89XDZ Model
- Spesifikasi
- Pemasangan

3.0 Pemakaiman
fungsi switch pengaturan Inflation & Deflation
4.0 Penyelesaian Masalah
5.0 Spare Parts & Aksesoris
6.0 Wiring Diagram
7.0 Bagian Penggantian

Mengenai Manual
Selamat memilih Inflator Ban Digital Haltec. Peralatan ini memiliki sejumlah fitur unik yang dijelaskan dalam manual ini. Di seluruh manual, simbol berikut akan digunakan, informasi ini untuk keselamatan Anda dan untuk mencegah kerusakan pada produk ini.
Sekilas Digital Inflation
Inflator Ban Digital Haltec Anda memiliki katup pneumatik ganda yang dikendalikan oleh sirkuit elektronik yang mengontrol proses inflasi dan deflasi.

1.3 General Specifications
Temperatur Saat Operasi:
0oC to +60oC(tanpa pemanas)
32oF to +140oF
-20oC to +60oC(dengan pemanas)
-4oF to +140oF

Relative Humidity: 100%

Current: 1A Max

Fuse:
Auto Reset
2.5A Nominal

Maksimum Tekanan Udara Masuk: 150 psi, 1035 kPa, 10.3 bar

Rekomendasi Tekanan Udara Masuk: 10 psi, 70 kPa or 0.7 bar di atas tekanan maksimum setting unit.

Maksimum Tekanan Operasinya: 145 psi, 1000 kPa, 10.0 bar
Minimumnya: 5 psi, 35 kPa, 0.3 bar

Akurasi: Hingga 0.5% FS

Tampilkan Peningkatan: 1 psi, 5 kPa, 0.1 bar

Satuan Ukur: psi, kPa, bar, kg/cm2

**Catatan:
Spesifikasi dapat bervariasi untuk peralatan pabrik non-standar. Hubungi agen layanan untuk informasi lebih lanjut.

2.0 89XDZ Model
Spesifikasi:
Bahan Konstruksi: Die Cast Aluminium Enclosure
Unit Diamensions 269 x 285 x 106mm (Excluding packaging)
Berat Pengiriman Normal: 4.5Kg
*Lihat Spesifikasi Umum untuk informasi lebih lanjut.

Pemasangan
1. Buka kemasan unit.
2. Pegang unit di dinding dan tandai di mana Empat (4) lubang harus dibor.
3. Amankan unit menggunakan pengencang yang sesuai.
4. Hubungkan suplai udara ke unit.
5. Hubungkan catu daya, lihat label peringkat untuk kebutuhan daya yang benar.

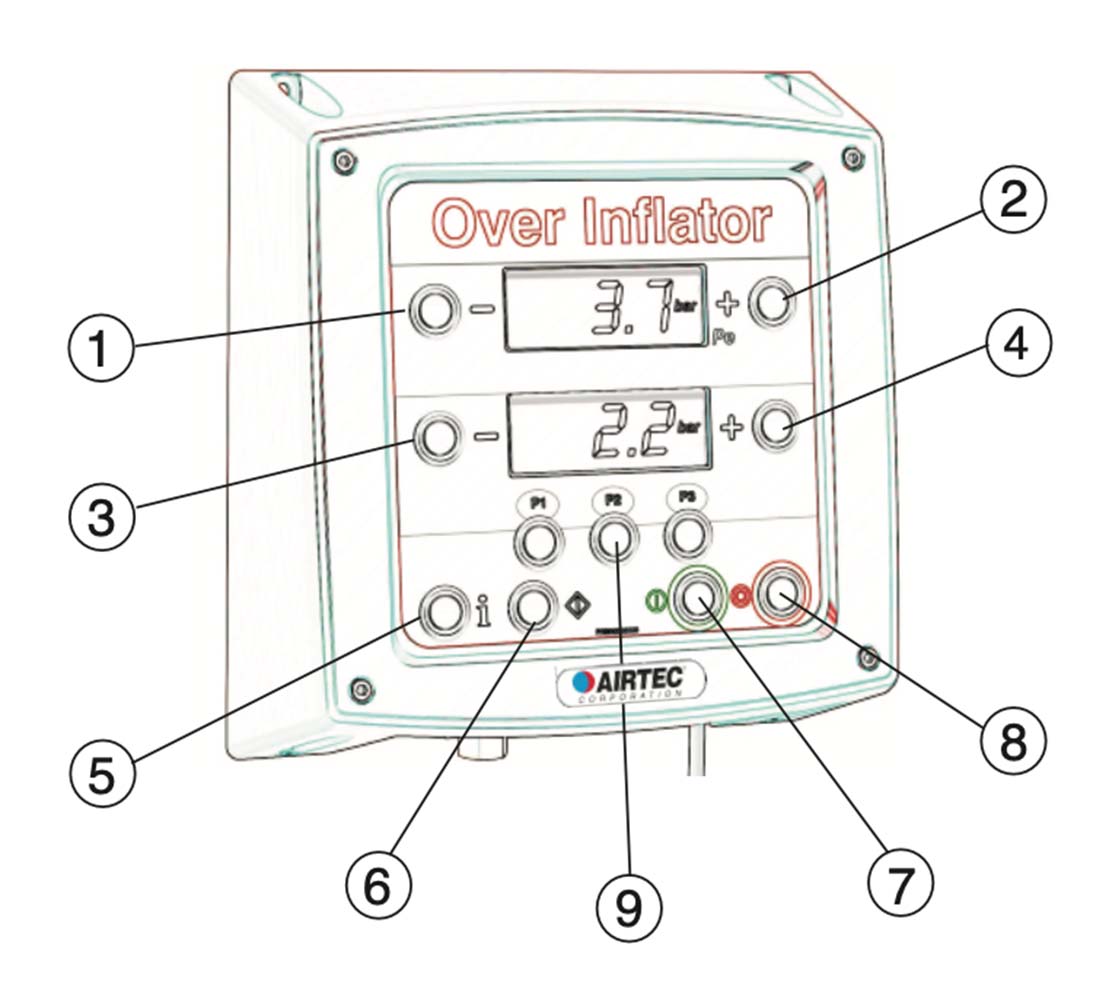

3.0 Fungsi Tombol
1 (-) Menurunkan over Inflation set pressure.
2 (+) Menaikan the over Inflation set pressure.
3 (-) Menurunkan the actual tire pressure setting.
4 (+) Menaikan the actual tire pressure setting.
5 (i) Displays an alterative unit of measurement.*
Sakelar ini dapat diprogram untuk beroperasi dalam satu (1) mode berikut: Mode Satuan Default Menekan dan menahan sakelar akan sebentar menampilkan unit pengukuran alternatif. Saat Anda melepaskan sakelar, tampilan akan segera kembali ke unit pengukuran default. Tekanan hanya dapat diatur dalam unit pengukuran default.
Mode Unit yang Dapat Dipilih Menekan dan melepaskan sakelar akan menampilkan unit pengukuran alternatif. Tekanan dapat diatur dalam salah satu unit pengukuran.
*Unit yang ditampilkan pada setiap mesin akan bervariasi tergantung pada perangkat lunak yang diminta.
6 Sakelar ‘Hanya Ban Kempes’ mengeluarkan hingga lima (5) semburan udara. Digunakan untuk memulai proses pemompaan saat tekanan pada ban kurang dari 3 psi, 20 kPa atau 0,2 bar.
7 Tombol 'Mulai'. Digunakan untuk melanjutkan operasi normal, jika sakelar berhenti telah ditekan.
8 Tombol 'Berhenti'. Digunakan untuk Menghentikan proses inflasi atau deflasi. Saat ditekan, 'Stp' akan berkedip di LCD atas.
9 Sakelar prasetel P1, P2 & P3 dapat diprogram untuk menyimpan pengaturan tekanan prasetel apa pun. Untuk menyimpan nilai tekanan prasetel baru, tekan dan tahan sakelar prasetel yang diinginkan selama 3 detik, unit akan berkedip yang menunjukkan bahwa tekanan baru ini telah disimpan.
Catatan : Pengaturan default pabrik untuk tekanan diferensial maksimum antara tekanan inflasi berlebih dan tekanan ban aktual adalah 29 psi / 200 kPa / 2 bar.

3.2 Inflation & Deflation
3.2.1 Atur tekanan yang diinginkan, lihat Bagian 3.1 untuk fungsi setiap sakelar.
3.2.2 Sambungkan selang ke ban, pastikan selang tersambung dengan kencang. Kebocoran udara akan menyebabkan pesan kesalahan ditampilkan, lihat Bagian 4.0.
Jika tombol Konfirmasi diprogram, tekan sakelar 'Hanya ban kempes' untuk memulai proses pemompaan.
3.2.3 Jika tekanan pada ban kurang dari 3 psi, 20 kPa atau 0,2 bar, proses tidak akan dimulai sampai sakelar 'Ban kempes saja' ditekan, lihat Bagian 6.1.
3.2.4 Unit akan mengembang atau mengempis ke tekanan yang disetel di LCD atas. Secara berkala proses akan mengecek tekanan ban dan tekanan ini akan di update di LCD bawah. Setelah tekanan overinflation tercapai, unit akan berbunyi bip dan berkedip 2 kali.
3.2.5 Bilah gulir akan menunjukkan bahwa unit sedang mengembang atau mengempis.
3.2.6 Setelah tekanan overinflation tercapai, unit akan secara otomatis mengempiskan ban untuk mengatur nilai di LCD bawah. Secara berkala proses akan mengecek tekanan ban dan tekanan ini akan di update di LCD bawah. Setelah tekanan akhir stabil tercapai, unit akan berbunyi bip (sebanyak 5 kali) dan berkedip “END” pada LCD atas. LCD bawah akan menampilkan tekanan akhir. Ini akan berlanjut sampai selang terputus, selama waktu ini keypad akan dinonaktifkan.

Pengaturan Volume
3.3.1 Matikan unit.
3.3.2 Tekan dan tahan sakelar penurunan dan sakelar 'Hanya Ban Kempes', lihat diagram di sebelah kanan.
3.3.3 Hidupkan unit, VOL akan ditampilkan.
3.3.4 Sesuaikan volume menggunakan sakelar penambah dan pengurang, lihat Bagian 3.1.
3.3.5 Untuk menyimpan pengaturan, tekan sakelar 'Hanya Ban Kempes'. Perubahan lebih lanjut dapat dilakukan dengan mengulangi prosedur di atas.

Pemecahan Masalah
Bagan berikut telah disiapkan untuk membantu diagnosis kesalahan.

8.0 Kebijakan / Garansi
Peralatan Inflasi Digital Haltec Anda tercakup dalam garansi selama 12 bulan sejak tanggal faktur, dengan ketentuan sebagai berikut:
8.1 Produk
Dapat berubah tanpa pemberitahuan. Haltec Perusahaan tidak bertanggung jawab atas kesalahan atau kelalaian ketik yang tidak disengaja.

8.2 Barang yang dikembalikan
Tidak menerima pengembalian barang kecuali disahkan secara tertulis oleh Haltec Corporation. Semua barang yang dikembalikan harus dikirim di muka ke pabrik, dan dikenakan biaya penyetokan ulang. Barang khusus tidak dapat dikembalikan.

8.3 Jaminan
Kecuali di mana produk itu berada rusak karena penyalahgunaan, pemasangan yang salah, perbaikan yang tidak sah, perawatan yang salah, atau kerusakan yang tidak disengaja, Haltec akan memperbaiki atau mengganti produk yang rusak dengan kebijakannya sendiri (atau membayar biaya perbaikan atau penggantian).

Garansi tidak termasuk selang udara, konektor selang (hose chucks) atau keypad membran.

Haltec Corporation secara tegas mengecualikan semua jaminan lain yang tersurat maupun tersirat, termasuk namun tidak terbatas pada jaminan tersirat tentang dapat diperjualbelikan dan kesesuaian untuk tujuan lain apa pun. Haltec Corporation selanjutnya mengecualikan tanggung jawab atas kerugian konsekuensial dan insidental termasuk namun tidak terbatas pada hilangnya keuntungan yang mungkin timbul dari kerusakan atau kegagalan produk apa pun.

---

Haltec Corporation
Shipping Address: 32585 North Price Road Salem, Ohio 44460

Mailing Address:
PO Box 1180
Salem, Ohio 44460-8180
Phone: (330) 222-1501
Toll Free: (800) 321-6471 (US & Canada) Fax: (330) 222-2302
http://www.haltec.com

Haltec Corporation berhak untuk mengubah spesifikasi, memodifikasi desain dan menghentikan item tanpa menimbulkan kewajiban dan sementara segala upaya dilakukan untuk memastikan deskripsi, spesifikasi dan informasi lain dalam manual ini adalah benar, tidak ada jaminan yang diberikan sehubungan dengan itu dan perusahaan tidak akan bertanggung jawab atas segala kesalahan di dalamnya.
R2 (26 Nov 2013) C21-1
